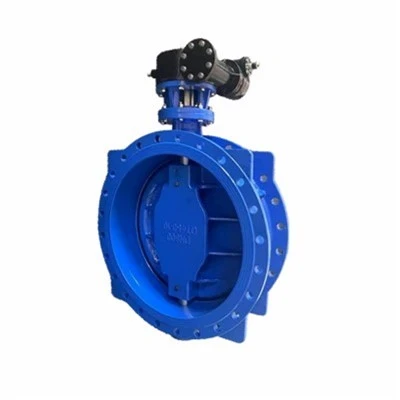

Dvostruki pomak leptir ventil s mekim sjedištem je četvrti-okretni izolacijski ventil dizajniran za obradu vode, otpadne vode, HVAC, industrijske komunalije, kemijsku obradu i pomorske primjene koje zahtijevaju čvrsto zatvaranje i pouzdan rad.
Ključne značajke
Kinematika dvostrukog pomaka:Disk se odvaja od sjedala tijekom početnog otvaranja, smanjujući trenje sjedala, trošenje i radni otpor.
Brtvljenje bez{0}}propuštanja:Precizno-oblikovana elastična sjedala daju izolaciju-nepropusnu za mjehuriće u svim rasponima tlaka.
Aktivacija-Spreman dizajn:Gornja prirubnica izrađena prema standardu ISO 5211 za besprijekornu integraciju s ručnim mjenjačima, električnim ili pneumatskim aktuatorima.
Globalna kompatibilnost prirubnice:Proizvedeno da odgovara dimenzijama prirubnice prema EN, DIN, ANSI, ISO, JIS i AWWA.
Teška-konstrukcija:Robustan dizajn tijela i stuba prikladan za cjevovode velikog-promjera i visokog-ciklusa.
Tehničke specifikacije
|
Parametar |
Opcije / standardni raspon |
|
Vrsta ventila |
Dvostruki pomak/dvostruki ekscentrični leptir ventil s mekim sjedištem |
|
Funkcija |
Četvrt-Izolacija cjevovoda i čvrsto zatvaranje |
|
Raspon veličina |
DN50 do DN2400 (2 inča do 96 inča) |
|
Ocjene tlaka |
PN10, PN16, PN25, PN40 / Klasa 150, Klasa 300 |
|
Standardi dizajna |
EN 593, API 609, MSS SP-67, BS 5155 |
|
Standardi ispitivanja |
API 598, ISO 5208, EN 12266-1 |
|
Standardi licem-u-lice |
ISO 5752, EN 558, API 609, DIN 3202 |
|
Montaža aktuatora |
ISO 5211 Izravna podloga |
|
Bušenje prirubnice |
EN 1092-2, ANSI B16.5, ISO 7005, JIS B2220, AWWA C207 |
|
Materijali tijela |
Duktilno željezo (GGG40/50), ugljični čelik (WCB), nehrđajući čelik (CF8/CF8M) |
|
Materijali diskova |
Nodularno željezo (prevučeno epoksi/ni{0}}), CF8, CF8M, dupleks nehrđajući čelik |
|
Materijali stabljike |
SS410, SS420, SS316, 17-4PH nehrđajući čelik |
|
Materijali sjedala |
EPDM, NBR, PTFE, FKM |
Vodič za odabir materijala za sjedalo
Odabir odgovarajućeg elastomernog sjedišta ključan je za osiguranje operativne sigurnosti i maksimiziranje vijeka trajanja ventila.
|
Materijal |
Prikladni mediji i aplikacije |
Temp. Raspon |
Razmatranja odabira |
|
EPDM |
Pitka voda, sirova voda, HVAC, pročišćena otpadna voda |
-20 stupnjeva do +120 stupnjeva |
Izvrsna otpornost na vremenske uvjete/ozon; neprikladno za ulja. |
|
NBR |
Sirova nafta, nafta, ugljikovodici, komprimirani zrak |
-10 stupnjeva do +80 stupnjeva |
Visoka otpornost na ulja i goriva; ograničena otpornost na vremenske uvjete. |
|
PTFE |
Kiseline, lužine, agresivni kemijski mediji |
-20 stupnjeva do +180 stupnjeva |
Vrhunska kemijska inertnost i nizak koeficijent trenja. |
|
FKM |
Visok{0}}temperaturna ulja, otapala, procesne kemikalije |
-10 stupnjeva do +200 stupnjeva |
Izvrsna toplinska i kemijska otpornost za teške uvjete rada. |
Osiguranje kvalitete i testiranje
Kućna-obrada:Stroga kontrola dimenzija nad vulkanizacijom sjedišta i CNC obradom stabla.
100% tvornička inspekcija:Ispitivanje tlaka, ispitivanje cjelovitosti školjke i pregled propuštanja sjedišta izvršeno prema API 598 ili ISO 5208 prije otpreme.
Sljedivost:Potpuni certifikati o ispitivanju materijala (MTC prema EN 10204 3.1) dostupni su na zahtjev.
Prijave
Opskrba i obrada vode:Zahvati sirove vode, crpne stanice, distribucijske mreže i sustavi za desalinizaciju.
Otpadne vode i komunalno:Postrojenja za pročišćavanje otpadnih voda i cjevovod industrijskih otpadnih voda.
HVAC i građevinske usluge:Petlje rashlađene vode, rashladni tornjevi i pogoni za napajanje kotlova.
Industrija i kemikalije:Procesni cjevovodi, kemijska drenaža i izolacijski vodovi.
RFQ & Kontrolni popis za prilagodbu
Da biste dobili točnu tehničku ponudu i ponudu u roku od 24 sata, navedite sljedeće podatke:
Nazivni promjer (DN/inči) i klasa tlaka (PN/klasa)
Sredstvo cjevovoda, koncentracija i raspon radne temperature
Preferirani materijali sjedala, tijela, diska i stabla
Standard prirubničkog spoja (npr. ANSI klasa 150, EN 1092-2 PN16)
Vrsta rada (gola osovina, ručni mjenjač, pneumatski, električni)
Potrebni certifikati o inspekciji ili projektni standardi
FAQ
P: Koja je primarna prednost dvostrukog pomaknutog leptir ventila u odnosu na koncentrični dizajn?
O: Stablo dvostrukog pomaknutog leptir ventila pomaknuto je i od središnje linije cijevi i od brtvene ravnine. Ova geometrija omogućuje disku da se odvoji od sjedala odmah nakon otvaranja, smanjujući kontinuirani klizni kontakt.
P: Kako mogu odrediti ispravan materijal sjedala za svoju aplikaciju?
O: Odabir sjedala ovisi o sastavu tekućine, temperaturi i tlaku. EPDM je standard za primjenu u vodi i HVAC, NBR je idealan za medije ulja i ugljikovodika.
P: Može li se ovaj ventil automatizirati električnim ili pneumatskim pokretačima?
O: Da. Ventil dolazi opremljen standardiziranom montažnom podlogom prema ISO 5211, koja omogućuje jednostavnu izravnu montažu pneumatskih aktuatora, električnih aktuatora ili ručnih pužnih mjenjača bez potrebe za posebnim nosačima.
P: Jesu li ovi ventili u skladu s međunarodnim standardima tlaka i ispitivanja?
O: Da. Naši ventili dizajnirani su u skladu s EN 593, API 609 i MSS SP-67, te su 100% ispitani tlakom prema standardima API 598, ISO 5208 ili EN 12266-1 prije isporuke.
P: Možete li isporučiti ventile koji odgovaraju postojećim zamjenskim dimenzijama?
O: Da. Nudimo standardne dimenzije lice-na-lice u skladu s ISO 5752, EN 558 i API 609. Potvrdom vašeg trenutnog bušenja prirubnice, dimenzija lice-na{-lice i klase tlaka, možemo isporučiti izravni zamjenski ventil za postojeće sustave cjevovoda.
