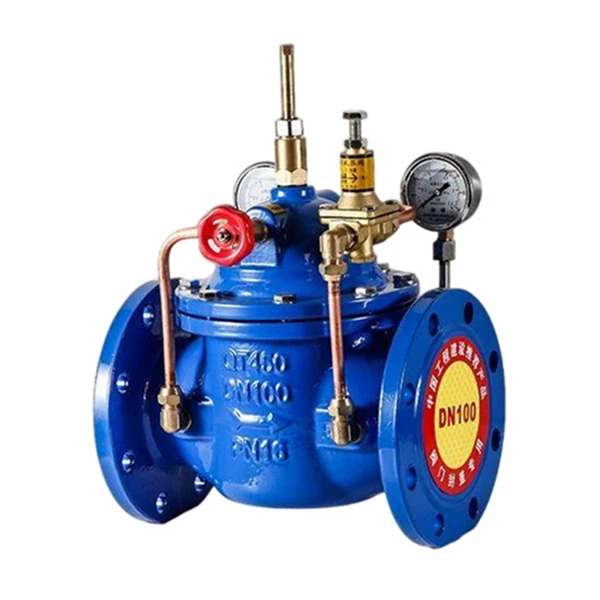

Duktilno željezo tijelo 200x Pilot-operacijski tlak smanjujući ventil

Uvod proizvoda

Duktilno tijelo željeza 2 {0 0x pilot-operirani ventil za smanjenje tlaka dizajniran je za održavanje stabilnog tlaka cjevovoda . konstruiran s ggg50/astm a536 Ductil Iron Tijelom, nehrđajućim pilot-ventilom i elastomerom, i elastomerom, automatski podešava, automatski, it, automatski prilagođa Ideal za visoke opskrbe vodom, mreže zaštite od požara i industrijske sustave koji zahtijevaju stalni tlak, djeluje pri 0 stupnja do 80 stupnjeva s ulaznim tlakom manjim ili jednakim PN25/ANSI 250 i podesivim izlaznim tlakom (0.1-1.6 MPA), kompatibilno s DN {}}} {}}}} {}}} {}}}} {}}} {}}}}} {}}}} {}}}}} {}}} {}}}}

Prednosti proizvoda

- samo-pogonska kontrola: hidraulički odziv unutar manjeg ili jednako 2 sekunde bez vanjske snage .

- Fleksibilna instalacija: kompatibilna s vodoravnim/okomitim cijevima; Prirubnice zadovoljavaju GB/T 17241 za globalne standarde .

- Malo održavanje: uklonjivi pilot filter i zamjena za brtve u liniji minimizirajte zastoj .

- Mehanizam koji nije siguran: Integrirani zaobilazni ventil aktivira se tijekom neuspjeha glavnog ventila kako bi se spriječilo isključivanje sustava .

Značajke proizvoda

Propis vođen pilotom

200x pilot ventil otkriva promjene izlaznog tlaka i pokreće glavni disk ventila<±5% deviation.

Otpor vode

Duktilno željezo tijelo s mehanizmom sporog zatvaranja ublažava pritisak u visokim ΔP uvjetima .

Široko podešavanje tlaka

Outlet tlak je nepokolebljivo podesiv (0.1-1.6 MPa) putem pilot vijka za različite potrebe tlaka .

Visoka učinkovitost protoka

Put protoka u obliku venturi smanjuje turbulenciju, povećavajući kV vrijednost za 15% -20% nasuprot konvencionalnim ventilima .

Izdržljivi sklop brtve

PA 66 + NBR Kompozitno sjedalo odupire se abraziji i kristalizaciji medija, zahtijevajući održavanje svakog većeg od ili jednako 3 godine .

DN (mm)		20	25	32	40	50	65	80	100	125	150	200	250	300	350	400	450	500	600
L		180	180	180	203	203	215	241	292	330	356	450	500	560	630	700	780	850	980
PN10	D	105	115	135	145	160	180	195	215	245	280	335	390	440	500	565	615	670	780
PN10	D₁	75	85	100	110	125	145	160	180	210	240	295	350	400	460	515	565	620	725
PN16	D	105	115	135	145	160	180	195	215	245	280	335	405	460	520	580	640	705	840
PN16	D₁	75	85	100	110	125	145	160	180	210	240	295	355	410	470	525	585	650	770
PN25	D	105	110	135	145	160	180	195	230	270	300	360	425	485	550	610	660	730	840
PN25	D₁	75	85	100	110	125	145	160	190	220	250	310	370	430	490	550	600	660	770
H		342	342	342	395	395	405	430	510	560	585	675	730	760	840	910	1030	1135	1270
H₁		247	247	247	278	278	298	313	350	365	420	450	470	490	536	570	610	665	725

Tehnički parametri

Veličina	Dn 32- dn600	Dn 650- dn2000
Radni pritisak	16BAR	10 bara
Ljuska	24BAR	15BAR
Pečat	18BAR	11 bar
Radna temperatura	-45 Stupanj ~ +150 stupanj
Radno okruženje	Kemijska obrada balasta i kaljuža kemijska obrada postrojenja Postrojenje za bušenje pitka voda suhi prah BILO BILOVI HRANE I PEĆA HAVC Rudarska industrija rudarske industrije Rukovanje pijeskom Termo tehnička voda s morskom vodom, tehnička voda, otpadna voda
Način vožnje	Ručna ručica crva zupčanik Električna pneumatska

Izvršni standardi

Standard dizajna	EN 593, MSS SP67, API 609, BS 5155
Pregled i test	API 598, ISO 5208, EN 12266
Krajnji standard	Ansi b16.1 cl . 125 lb & b16.5 cl . 150 lb
	Kao 2129 Tablica D&E
	BS 10 Tablica D&E
	DIN 2501 (PN6, PN10, PN16)
	EN 1092 (PN6, PN10, PN16)
	ISO 2531 (PN6, PN10, PN16), 7005 (PN6, PN10, PN16)
	KS B / JIS B 1511 /2210 (5K & 10K)
	Mss sp44 cl . 150 lb
	Awwa c207
	SABS 1123 Tablica 1000/3 i tablica 1600/3
Licem u lice	ISO 5752, EN 558, MSS SP67, API 609, DIN 3202
Prirubnica	ISO 5211
