Među raznim vrstama ventila za kontrolu vode dva su popularna izbora kuglasti ventili i leptir ventili. Oba služe u svrhu reguliranja protoka vode u sustavu, ali imaju različite karakteristike, operativne mehanizme i primjene. Kao iskusan dobavljač ventila za kontrolu vode, imao sam priliku pomno analizirati te razlike i pomoći brojnim klijentima u odabiru najprikladnijeg ventila za njihove specifične potrebe. U ovom postu na blogu zaronit ću u pojedinosti o razlikama između kuglastih ventila za kontrolu vode i leptirastih ventila za kontrolu vode, pomažući vam da donesete informiranu odluku za svoje projekte upravljanja vodom.
Dizajn i struktura
Prva očita razlika između kuglastih i leptirastih ventila za regulaciju vode leži u njihovom dizajnu i strukturnom sastavu.
Kuglasti ventil obično se sastoji od okruglog, sferičnog tijela s unutarnjom pregradom koja dijeli ventil u dvije komore. Protok kroz kuglasti ventil je u obliku slova S, što znači da tekućina mora dvaput promijeniti smjer dok prolazi kroz ventil. Ovu konstrukciju karakterizira čep ili disk koji se pomiče gore-dolje uz sjedište radi kontrole protoka. Stablo ventila povezano je s diskom i koristi se za rotaciju ili pomicanje diska u linearnom gibanju. Sferično tijelo kuglastog ventila daje mu ime i pruža dobru potporu za unutarnje komponente.
S druge strane, leptir ventil ima jednostavniji dizajn. Sastoji se od kružnog diska koji je montiran na osovinu u sredini tijela ventila. Disk je postavljen okomito na putanju protoka kada je ventil zatvoren i paralelno s putanjom protoka kada je ventil potpuno otvoren. Tijelo ventila obično je kratak, cilindrični dio, a rad se temelji na rotaciji diska. Disk se može rotirati za 90 stupnjeva od potpuno otvorenog do potpuno zatvorenog položaja, čineći ga ventilom za četvrtinu okreta.
Karakteristike protoka
Karakteristike protoka kuglastih i leptirastih ventila značajno se razlikuju zbog njihovih strukturnih varijacija.
Globe ventili su poznati po svojim izvrsnim mogućnostima prigušivanja. Put protoka u obliku slova S i precizno kretanje diska prema sjedalu omogućuju finu kontrolu protoka. Zbog toga su kuglasti ventili idealni za primjene gdje je potrebna točna regulacija protoka, kao što su postrojenja za kemijsku preradu gdje dodavanje reagensa treba pažljivo kalibrirati, ili u sustavima grijanja, ventilacije i klimatizacije (HVAC) za kontrolu temperature i tlaka. Međutim, staza protoka u obliku slova S također stvara relativno visok pad tlaka na ventilu, što znači da je potrebno više energije za održavanje protoka.
Leptir ventili nude puno manji pad tlaka u usporedbi s kuglastim ventilima. Budući da je put protoka relativno ravan kada je ventil otvoren, tekućina doživljava manji otpor. To čini leptiraste ventile energetski učinkovitijima, posebno u sustavima gdje je potrebno transportirati velike količine vode, kao što su postrojenja za obradu vode ili veliki sustavi navodnjavanja. Međutim, njihova sposobnost prigušenja donekle je ograničena u usporedbi s kuglastim ventilima. Kada je leptir ventil djelomično otvoren, disk stvara turbulenciju u protoku, što može dovesti do netočne kontrole protoka pri niskim brzinama protoka.
Operativni mehanizmi
Način na koji ove dvije vrste ventila rade također je različit.
Globusnim ventilima obično upravlja ručni kotač ili aktuator koji pomiče vreteno ventila gore-dolje. Linearno kretanje vretena koristi se za podizanje ili spuštanje diska, otvaranje ili zatvaranje ventila. Ova vrsta rada pruža visoku razinu kontrole, jer operater može precizno pozicionirati disk kako bi postigao željeni protok. Međutim, to također znači da kuglasti ventili zahtijevaju više napora za rad, posebno u velikim ventilima ili visokotlačnim sustavima.
Leptir ventili su četvrtokretni ventili, što znači da se mogu brzo otvoriti ili zatvoriti okretanjem diska za 90 stupnjeva. To ih čini vrlo jednostavnim i brzim za rukovanje, a često se koriste u aplikacijama gdje je potrebno brzo isključivanje, kao što su hitne situacije. Rad leptir ventila može biti ručni, pomoću poluge ili ručnog kotača, ili automatiziran s električnim, pneumatskim ili hidrauličkim aktuatorom.
Prijave
Zbog svojih različitih karakteristika, kuglasti i leptirasti ventili koriste se u različitim primjenama.
Globusni ventili se obično koriste u aplikacijama gdje je točna kontrola protoka presudna. Na primjer, u sustavima napojne vode za kotlove, kuglasti ventili se koriste za regulaciju količine vode koja ulazi u kotao, osiguravajući pravilno stvaranje pare. U farmaceutskoj proizvodnji ovi se ventili koriste za kontrolu protoka preciznih količina sastojaka tijekom proizvodnog procesa. Još jedna važna primjena je u visokotlačnim i visokotemperaturnim sustavima, gdje robusna konstrukcija kuglastih ventila može izdržati teške uvjete.
Leptir ventili naširoko se koriste u cjevovodima i sustavima velikog promjera gdje se zahtijeva brz rad i mali pad tlaka. U mrežama za distribuciju vode, leptir ventili se koriste za kontrolu protoka vode u glavnim cijevima. Također se često nalaze u sustavima rashladne vode za elektrane, kao iu pomorskim aplikacijama za kontrolu vodenog balasta.
Montaža i održavanje
Zahtjevi za ugradnju i održavanje kuglastih i leptir ventila također se razlikuju.
Ventili su općenito složeniji za ugradnju zbog njihove veće veličine i potrebe za pravilnim poravnavanjem stabla ventila i diska. Oni također zahtijevaju više prostora oko ventila za rad i održavanje. Održavanje kuglastih ventila može oduzimati više vremena jer se unutarnje komponente moraju rastaviti radi pregleda i zamjene. Sjedište i disk kuglastog ventila podložni su habanju, posebno u primjenama s visokim protokom ili visokim tlakom, i možda će ih trebati povremeno mijenjati.
Leptir ventili se relativno lako postavljaju. Njihov kompaktni dizajn znači da zauzimaju manje prostora i mogu se jednostavno integrirati u postojeće sustave. Održavanje leptir ventila općenito je jednostavnije, s manje unutarnjih komponenti za pregled i zamjenu. Glavni zadatak održavanja leptir ventila je osigurati pravilnu rotaciju diska i brtvljenje ventila.
Razmatranja troškova
Trošak je važan čimbenik pri odabiru svakog ventila. Globus ventili općenito su skuplji od leptirastih ventila. Složen dizajn i proizvodni proces kuglastih ventila, zajedno s njihovim visokopreciznim komponentama, doprinose većoj cijeni. Osim toga, troškovi energije povezani s većim padom tlaka kuglastih ventila tijekom vremena također mogu biti značajni.
Leptir ventili su isplativiji u smislu početne nabavne cijene i dugoročne potrošnje energije. Njihov jednostavan dizajn i niža cijena proizvodnje čine ih atraktivnom opcijom za velike projekte gdje je trošak glavni faktor u razmatranju.
Naša ponuda proizvoda i prednosti kao dobavljača
Kao dobavljač ventila za regulaciju vode, nudimo širok raspon kuglastih i leptirastih ventila za regulaciju vode kako bismo zadovoljili različite potrebe naših kupaca. Naši kuglasti ventili dizajnirani su od visokokvalitetnih materijala kako bi se osigurala trajnost i precizna kontrola protoka. Prikladni su za primjene koje zahtijevaju precizno prigušivanje i mogu izdržati okruženja visokog tlaka i visoke temperature.

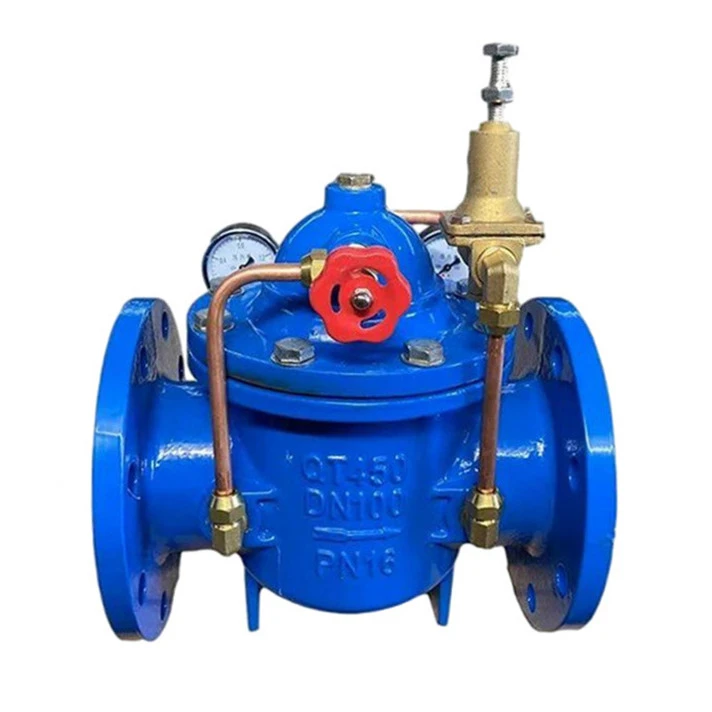

Naši su leptir ventili, s druge strane, poznati po svojoj energetskoj učinkovitosti i brzom radu. Izrađeni su od materijala otpornih na koroziju, što ih čini idealnim za korištenje u sustavima za obradu vode i distribuciji. Uz ove standardne tipove ventila, nudimo i druge povezane proizvode, kao što suNepovratni ventil od nehrđajućeg čelika 300X za sporo zatvaranje, koji može spriječiti obrnuti tok i smanjiti vodeni čekić; the200X ventil za smanjenje tlaka, koji se koristi za održavanje stabilnog nizvodnog tlaka; i300X Sporo - Zatvaranje nepovratnog ventila, koji nudi pouzdanu izvedbu bez povrata.
Kada odaberete nas kao svog dobavljača ventila, ne samo da dobivate proizvode visoke kvalitete, već i našu profesionalnu tehničku podršku i usluge nakon prodaje. Naš tim stručnjaka može vam pomoći odabrati najprikladniji ventil za vašu specifičnu primjenu, pružiti vam smjernice za instalaciju i ponuditi usluge pravovremenog održavanja i popravka.
Zaključak
Ukratko, izbor između kružnog ventila za kontrolu vode i leptirastog ventila za kontrolu vode ovisi o različitim čimbenicima, uključujući potrebnu točnost kontrole protoka, toleranciju pada tlaka, radnu brzinu, prostor za ugradnju i cijenu. Globus ventili su prikladniji za aplikacije koje zahtijevaju preciznu regulaciju protoka, dok su leptir ventili prikladniji za velike sustave gdje su energetska učinkovitost i brz rad prioritet.
Ako su vam potrebni ventili za regulaciju vode za vaš projekt, bilo da se radi o kuglastom ventilu, leptir ventilu ili bilo kojem od naših drugih ventilskih proizvoda, slobodno nas kontaktirajte za detaljne konzultacije i prilagođeno rješenje ventila. Naš tim spreman je pomoći vam u odabiru najboljeg za vaše potrebe upravljanja vodom.
